Transgruma presenta su candidatura a los Premios Movicarga 2026 en la categoría Maniobra con Minigrúas / Pick & Carry con una intervención de alta precisión realizada para Trane Technology en la Torre Europa (Madrid). La operación consistió en la extracción y movimiento de un motor generador de 3.000 kg situado en una sala técnica interior con importantes limitaciones de espacio, altura y accesibilidad, donde fue necesario diseñar una solución específica para resolver una maniobra sin posibilidad de utilizar un sistema de izado convencional.
Descripción del proyecto
El objetivo de la intervención era extraer un motor generador de 3 toneladas instalado en el interior de una sala técnica y trasladarlo hasta una posición desde la que pudiera ser retirado con seguridad.
La operación presentaba una dificultad añadida: uno de los extremos del motor carecía de un punto de enganche adecuado, lo que impedía realizar un izado convencional mediante dos puntos de elevación.
Para resolver esta limitación, Transgruma diseñó una maniobra combinada utilizando una minigrúa MC20 como elemento de retenida y control de la carga en uno de los extremos, mientras que el extremo opuesto fue asistido mediante trácteles, cadenas y medios auxiliares, con la intervención coordinada de operarios especializados.

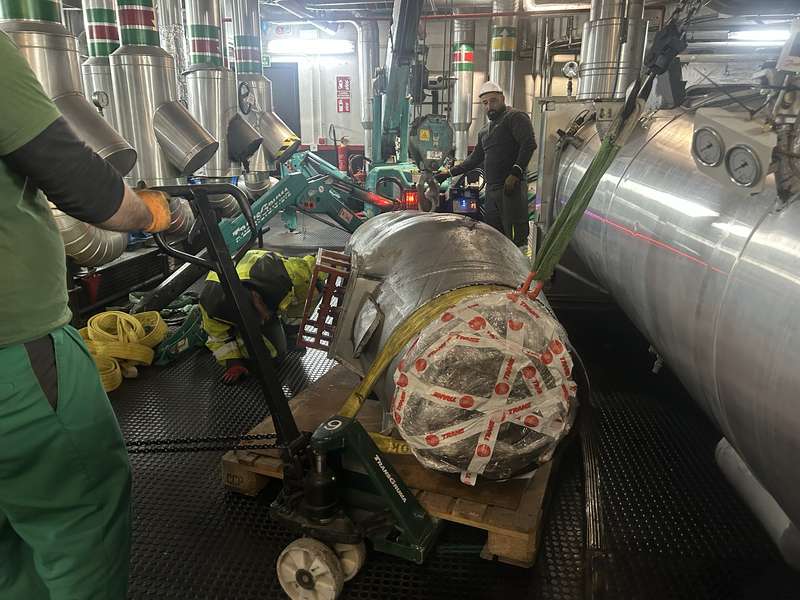

La maniobra comprendía varias fases perfectamente diferenciadas: una traslación horizontal para liberar el motor de su posición original, el desplazamiento controlado hasta una zona apta para el descenso y, finalmente, el descolgado progresivo hasta depositarlo sobre una transpaleta.
Complejidad y retos del proyecto
La principal dificultad no residía únicamente en el peso de la carga, sino en la combinación de múltiples condicionantes presentes en el entorno de trabajo.
La maniobra se desarrolló en una sala técnica rodeada de tuberías, conductos, bancadas, maquinaria e instalaciones industriales que limitaban considerablemente el espacio disponible. A ello se sumaban la reducida altura libre, la presencia de un suelo técnico metálico y la necesidad de evitar cualquier contacto con los equipos existentes.
La ausencia de un punto de izado adecuado en uno de los extremos del motor obligó a desarrollar una solución alternativa, manteniendo un control permanente de la inclinación, el balanceo y las tensiones durante todas las fases del movimiento.
Otro de los momentos más delicados fue la traslación horizontal del motor, imprescindible para liberarlo de su posición inicial antes de proceder al descenso. Este desplazamiento se realizó de forma lenta y progresiva, controlando constantemente la estabilidad de la carga, la tensión de los elementos auxiliares y la distancia respecto a las instalaciones próximas.
Solución técnica adoptada
La solución diseñada por Transgruma combinó distintos sistemas de elevación y control para adaptar la maniobra a las condiciones reales del entorno.

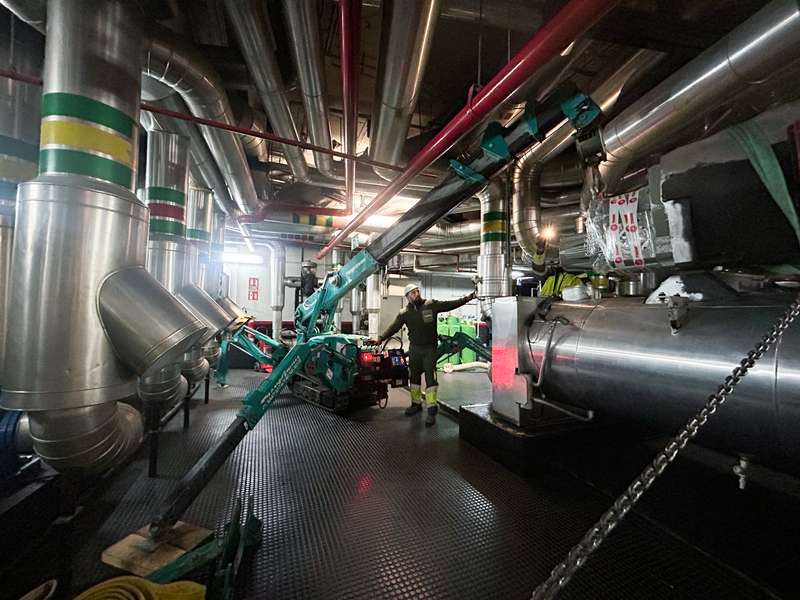

La minigrúa MC20 fue introducida en el interior de la sala gracias a sus reducidas dimensiones y posicionada estratégicamente para actuar sobre uno de los extremos del motor, ejerciendo la función de retenida y control de la carga durante toda la operación.
El extremo opuesto fue asistido mediante trácteles, cadenas y medios auxiliares, permitiendo compensar la ausencia de un punto de enganche convencional. La coordinación entre el operador de la minigrúa y los operarios de apoyo resultó fundamental para corregir pequeñas desviaciones y mantener el equilibrio del conjunto en cada fase de la maniobra.
Esta combinación de medios permitió transformar una extracción especialmente compleja en una operación perfectamente controlada, minimizando riesgos y garantizando la integridad tanto de la maquinaria como de las instalaciones existentes.
Seguridad e innovación
Antes del inicio de los trabajos se realizó un estudio detallado del entorno, identificando interferencias, recorridos, obstáculos y puntos sensibles de la instalación.
Se verificó el posicionamiento de la minigrúa, el recorrido previsto del motor y la correcta disposición de los sistemas auxiliares de tracción y control, estableciendo además un protocolo de comunicación permanente entre todos los integrantes del equipo.
La utilización combinada de una minigrúa MC20, trácteles y cadenas permitió resolver una operación que no podía ejecutarse mediante procedimientos convencionales, demostrando la versatilidad de este tipo de equipos en trabajos industriales de alta precisión.
Impacto y relevancia del proyecto
La extracción de un motor generador de 3 toneladas en el interior de una sala técnica con espacio muy reducido, altura limitada y sin puntos de izado convencionales constituye un claro ejemplo de la especialización de Transgruma en maniobras industriales complejas.
La operación finalizó sin incidencias, manteniendo en todo momento el control absoluto de la carga y sin afectar a las instalaciones existentes.
El empleo de la minigrúa MC20 como elemento de retenida y control, combinado con sistemas auxiliares de tracción y guiado manual especializado, permitió ejecutar una maniobra de elevada complejidad técnica con movimientos milimétricos y los máximos estándares de seguridad, reflejando la capacidad de Transgruma para afrontar con éxito proyectos donde la ingeniería, la precisión y la experiencia resultan determinantes.
