La empresa Ibarrondo ha llevado a cabo una compleja maniobra de descarga y montaje de una torre preflash en la refinería de Petronor, ubicada en Muskiz. La operación requirió precisión técnica y la coordinación de dos grúas trabajando en tándem, dada la envergadura de la pieza: más de 30 metros de longitud, un diámetro superior a los 4 metros y un peso total de 68 toneladas incluyendo el material de elevación.
Dos fases críticas de la maniobra
La operación se desarrolló en dos fases diferenciadas:

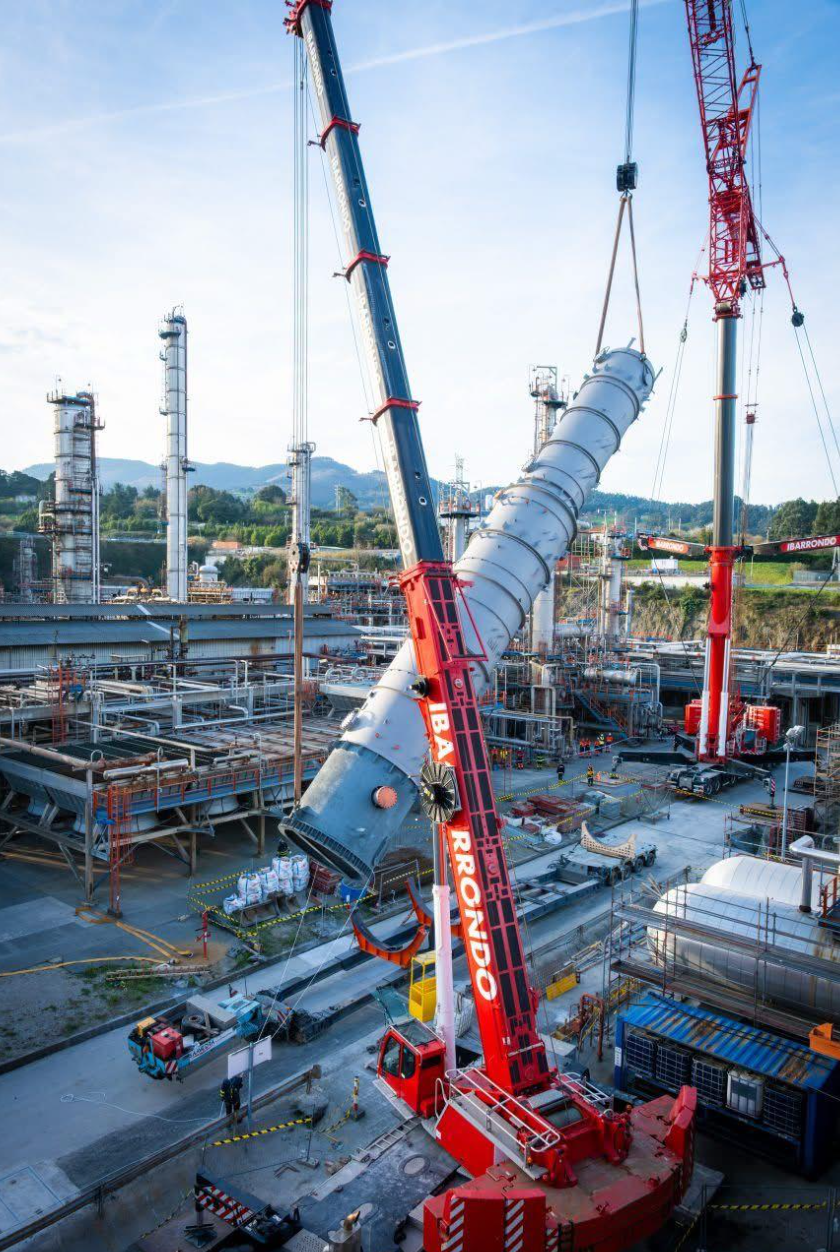

Fase 1: Descarga y retenida.
La grúa principal, una Liebherr LTM 1750-9.1, montó previamente el plumín abatible necesario para la elevación. Posteriormente entró en acción la grúa auxiliar, una Liebherr LTM 1300-6.1, que se posicionó en su ubicación de trabajo. El equipo, transportado sobre una góndola, fue estrobado por ambas grúas y verticalizado con ayuda de la retenida de la grúa auxiliar, hasta que la grúa principal asumió por completo el peso.

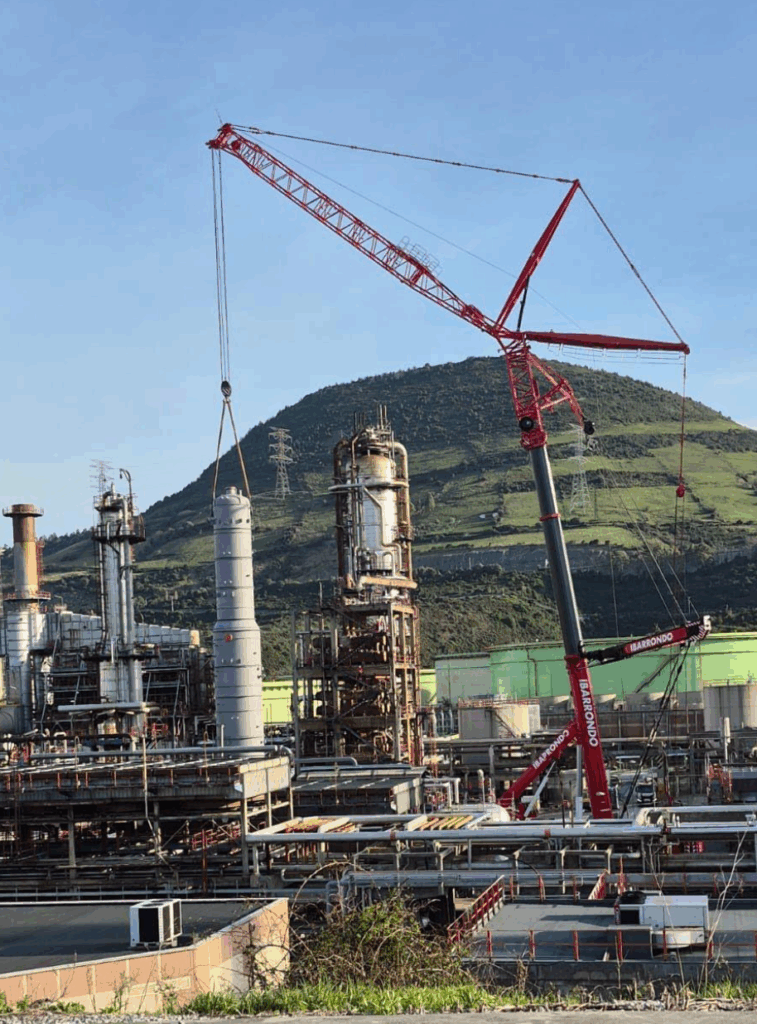

Fase 2: Lanzamiento y montaje final.
Una vez que la LTM 1750-9.1 tomó la totalidad de la carga, procedió a lanzar la torre hasta su posición definitiva, situada a un radio de 32 metros, completando con éxito la instalación.
Configuración de los equipos
La LTM 1750-9.1 trabajó en configuración TYVEN, con 204 toneladas de contrapeso, pluma de 32,7 metros y plumín abatible de 9 + 28 metros, alcanzando una capacidad de 70,9 toneladas a 32 metros de radio.
Por su parte, la LTM 1300-6.1 operó en configuración T, equipada con 92 toneladas de contrapeso y una pluma de 39 metros, con capacidad de 39,1 toneladas a 20 metros de radio.
Entorno de trabajo
El montaje se llevó a cabo en las instalaciones de la refinería de Petronor en Muskiz, un entorno industrial que exigió una planificación detallada en cuanto a ubicación y coordinación de las grúas. La disposición de los equipos en planta, junto con el material gráfico registrado, pone de relieve la magnitud y complejidad de la maniobra.
Con esta operación, Ibarrondo refuerza su capacidad técnica y experiencia en proyectos de gran envergadura, consolidándose como referente en maniobras de elevación y montaje en el sector energético e industrial.
El lugar de trabajo fue la refinería de Petrono en Muskiz. Se incluye un plano en
planta con la colocación de las grúas para la retenida y montaje:
