Colaboración tecnológica entre Multitel Pagliero y Flodraulic Motion Systems en la nueva MJE 710
Multitel Pagliero presenta un innovador sistema de descenso por gravedad en la nueva plataforma sobre camión MJE 710, desarrollado en colaboración con Flodraulic Motion Systems. La solución, integrada en el cilindro de articulación del primer brazo —el elemento más crítico en la dinámica de una máquina de 71 metros—, permite un control preciso del descenso mediante un movimiento asistido por gravedad, garantizando un rendimiento suave y estable independientemente de las condiciones de carga.
Flodraulic Motion Systems, con sede en Borgonuovo di Sasso Marconi (BO), es uno de los principales integradores de sistemas europeos en el ámbito de los sistemas hidráulicos y electrónicos para aplicaciones móviles. En 2017 pasó a formar parte del Grupo Flodraulic, una compañía global con una facturación de 400 millones de dólares y más de 700 empleados en Europa, Estados Unidos y Canadá. La empresa es reconocida por su capacidad para combinar hidráulica, electrónica y software, diseñando bloques a medida y sistemas completos —incluidas soluciones totalmente eléctricas— para maquinaria móvil de los sectores de elevación, construcción, agrícola, ferroviario y de manutención.
Multitel Pagliero es uno de los líderes europeos en el diseño y fabricación de plataformas aéreas sobre camión. Con más de 2.000 unidades producidas cada año —de 14 a 75 metros de altura de trabajo—, se ha consolidado como referente en calidad de fabricación, fiabilidad e innovación. Todos los modelos se diseñan y fabrican internamente en las instalaciones de Manta (CN), donde la soldadura, la hidráulica, el software y la electrónica se integran en una única cadena de producción controlada.
Una colaboración que ha echado raíces
La alianza entre Multitel y Flodraulic comenzó hace unos cinco años, con un primer contacto para desarrollar distribuidores digitales Danfoss CAN-OPEN para la gama MZ. En 2022–2023 ambas compañías lanzaron un proyecto específico para la nueva plataforma MJE 710, con el objetivo de mejorar el control del primer brazo durante el descenso, un área donde las soluciones tradicionales de válvulas de retención (overcenter) no podían ofrecer la precisión y suavidad requeridas en una máquina de tal envergadura.
“Esta colaboración surge de nuestro objetivo común de integrar completamente la electrónica y la hidráulica”, explica Alessandro Milioli, Account Manager en Flodraulic Motion Systems. “Combinamos nuestras competencias para lograr un sistema que cumpla los requisitos de control y seguridad de una máquina compleja como la MJE 710.”
La experiencia de Flodraulic en el diseño de sistemas integrados y la capacidad de Multitel para definir requisitos funcionales precisos condujeron a un proceso completo de co-diseño: desde la definición de requisitos hasta el desarrollo de prototipos y las pruebas funcionales en banco y campo.
El sistema de descenso por gravedad del primer brazo
El nuevo sistema de descenso por gravedad desarrollado por Flodraulic Motion Systems introduce un principio de control de movimiento que aprovecha la fuerza gravitatoria del brazo sin necesidad de empujar aceite hacia el lado del vástago del cilindro. El resultado es un descenso controlado, constante y suave del primer brazo, logrado mediante un circuito hidráulico lógico dedicado y una válvula proporcional de precisión.
“En términos sencillos, controlamos la gravedad”, explica Giovanni Vaccari, Integrated Solutions Manager en Flodraulic. “Normalmente, el cilindro debe empujar para contrarrestar el peso, pero en este caso el descenso se regula inteligentemente utilizando la propia gravedad. Es un sistema más eficiente, más suave y más seguro.”
La válvula está diseñada para mantener el lado del vástago constantemente lleno de aceite, evitando la cavitación o los golpes de presión durante el descenso. El exceso de aceite, debido a la diferencia de volumen entre las cámaras del cilindro, se gestiona mediante un sistema de compensación que regula la descarga al depósito de forma progresiva. Esto garantiza un descenso independiente de la carga, eliminando oscilaciones y variaciones de velocidad relacionadas con la posición del brazo.
“Controlamos la gravedad suavemente”, añade Roberto Bramardo, Director Técnico de Multitel Pagliero. “La principal ventaja es la ausencia de oscilaciones y la constancia del movimiento, independientemente de la carga. El brazo responde de forma uniforme y predecible en todas las condiciones.”
Integración en la MJE 710

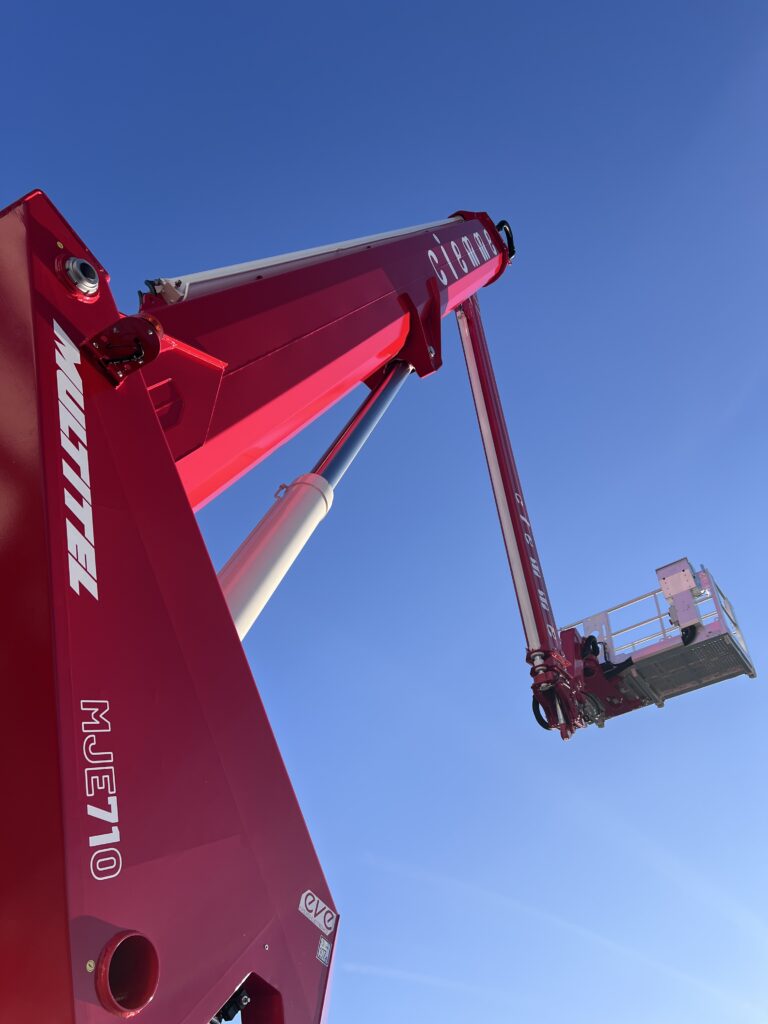

El sistema se instala directamente en el cilindro hidráulico que controla el brazo principal de la MJE 710, una plataforma montada sobre camión Volvo FMX 8×4 Tridem con un peso de 32 toneladas. La MJE 710 alcanza una altura de trabajo de 70,6 metros y ofrece alcances horizontales de 30,10 metros con 600 kg, 33,40 m con 320 kg y 37 m con 100 kg.
Representa el primer modelo de una nueva generación de plataformas sobre camión de Multitel para trabajos en altura. La estructura del brazo presenta un diseño completamente nuevo: tres secciones principales, incluyendo un primer brazo de cinco elementos (cuatro telescópicos con sistema de cuerda), una articulación de tres puntos y un brazo secundario de tres secciones fabricado en acero y aluminio. El sistema de descenso por gravedad desarrollado por Flodraulic es un componente clave de esta arquitectura, garantizando estabilidad y suavidad en el movimiento del primer brazo, mejorando la precisión de posicionamiento y reduciendo el desgaste mecánico causado por los golpes de presión.
Durante las pruebas funcionales, los ingenieros de Multitel observaron una clara diferencia respecto a los sistemas tradicionales: el control es más lineal, la respuesta más inmediata y el ajuste del sistema más sencillo. La configuración inicial es casi automática, reduciendo los tiempos de calibración.
“El brazo se mueve de forma más fluida y precisa, y según nuestros operadores de prueba, el proceso de ajuste es mucho más fácil”, señala Bramardo. “Esa es la señal tangible de que nuestro trabajo conjunto ha dado resultado.”
El nuevo sistema ha logrado:
- Control estable del descenso, independiente de la carga.
- Eliminación de oscilaciones y mejora de la precisión operativa.
- Ajuste más sencillo y reducción de los tiempos de prueba.
- Mayor confort y seguridad para el operador.
La MJE 710 utiliza una arquitectura electrónica basada en tecnología CANbus de Danfoss, que gestiona todas las funciones de la máquina. La válvula digital PVG 48/32 permite el monitoreo continuo de la posición del carrete y un diagnóstico avanzado. Esta tecnología reduce la complejidad del cableado y mejora la repetibilidad de las maniobras, ya que el sistema funciona en modo de bucle cerrado. La combinación del control proporcional de descenso por gravedad y la gestión electrónica Danfoss crea una sinergia entre los componentes hidráulicos y electrónicos, garantizando la máxima suavidad de movimiento y fiabilidad a largo plazo.
La dinámica del co-desarrollo

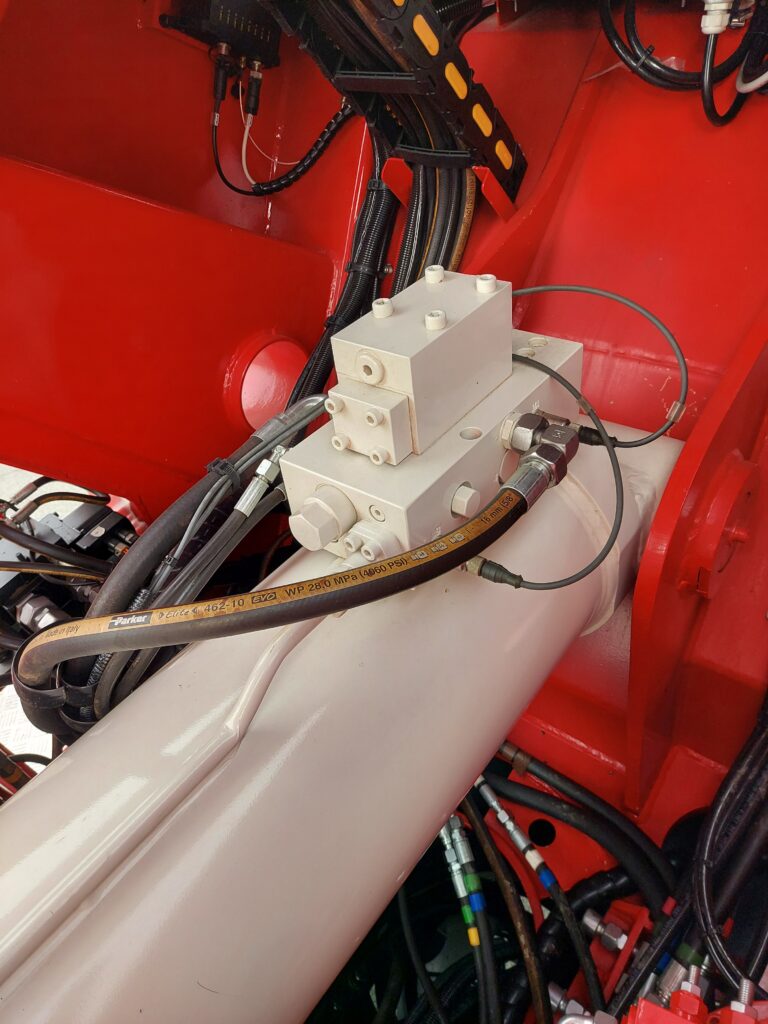

El proyecto se desarrolló en estrecha cooperación entre los departamentos técnicos de ambas empresas. Tras estudiar los requisitos funcionales, Flodraulic diseñó el bloque lógico hidráulico —un colector dedicado— y lo compartió con Alessandro Allisiardi, diseñador hidráulico del equipo técnico de Multitel, para su validación. El primer prototipo se probó en banco en Multitel, seguido de su instalación en máquina y pruebas de campo.
“Partimos de una base existente, pero todo el sistema fue rediseñado para adaptarse a las necesidades de Multitel”, explica Vaccari. “El resultado es una solución a medida, con una lógica de control que integra perfectamente hidráulica, electrónica y software.”
Las pruebas confirmaron la solidez del principio de funcionamiento y el comportamiento dinámico del brazo, coherente con las simulaciones iniciales. El proyecto se erige como un ejemplo concreto de co-desarrollo entre un fabricante de maquinaria y un integrador de sistemas, donde la experiencia en hidráulica, electrónica y control digital se combinan en una sola arquitectura.
¿Qué sigue?
La MJE 710 es el primer modelo de la nueva serie de gran altura de Multitel, y la solución desarrollada con Flodraulic se implementará progresivamente en futuras plataformas de la misma categoría. La colaboración entre ambas empresas continúa en otros frentes de desarrollo, con el objetivo de extender las lógicas avanzadas de control y la integración electrónica a un número creciente de plataformas.
“Este proyecto ha fortalecido una relación de confianza y cooperación que continuará en las próximas máquinas”, afirma Milioli. “Nuestra ambición es acompañar a Multitel en la evolución de sus plataformas integrando tecnologías cada vez más eficientes e inteligentes.”
Podemos concluir que la integración del sistema de descenso por gravedad en la MJE 710 marca un paso importante hacia un control de movimiento más eficiente y preciso en sistemas de elevación complejos. La experiencia compartida entre Multitel Pagliero y Flodraulic Motion Systems demuestra cómo la sinergia entre la hidráulica, la electrónica y el software puede traducirse en una ventaja competitiva tangible en términos de rendimiento, seguridad y fiabilidad operativa.
