El trabajo con grúas sobre orugas puede representar un verdadero reto, especialmente cuando se trata de operaciones sobre estructuras flotantes con inclinaciones variables o al izar cargas extremadamente largas. Para ambos casos, Liebherr-Werk Nenzing GmbH ha desarrollado soluciones innovadoras que mejoran la seguridad y permiten operaciones más eficientes con una sola grúa, eliminando la necesidad de complejas maniobras en tándem. Estas funciones están disponibles para las grúas sobre orugas de la serie LR, con capacidades de carga de entre 130 y 400 toneladas.

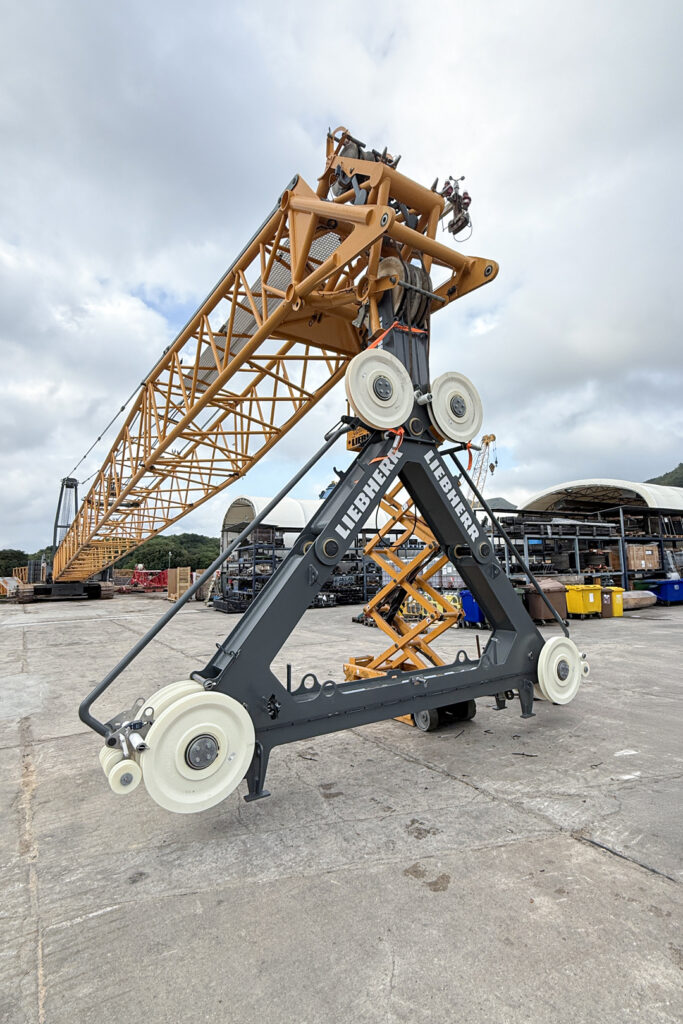

Dispositivo inclinador de pilotes: de maniobra compleja a rutina operativa
Hasta ahora, voltear o girar cargas largas y pesadas requería el uso de dos grúas trabajando en tándem, lo que implicaba una alta coordinación y mayores costes operativos, además de una reducción en la capacidad de carga útil. Liebherr resuelve este problema con su dispositivo inclinador de pilotes, que reemplaza la polea estándar de la pluma y permite a un solo operador inclinar o rotar componentes de hasta 90 toneladas desde posición horizontal (0°) hasta vertical (90°), todo desde los mandos habituales de la grúa, sin tracción diagonal en la pluma.
El sistema utiliza dos cabrestantes independientes, controlables de forma sincronizada o individual, lo que reduce el balanceo de la carga. Además, al estar montado sobre el mismo eje que la polea original, no afecta la geometría de la grúa ni las mediciones de carga, garantizando que la limitación del momento de carga se mantenga activa en todo momento.
Ventajas clave:
- Menor presencia de personal en la zona de peligro.
- Reducción del consumo de diésel, emisiones y costes de transporte.
- Ideal para entornos urbanos con espacio reducido.
- Compatible con todas las grúas LR (130–400 t), incluidas generaciones anteriores.
Modo de operación en unidades flotantes: control total incluso sobre el agua

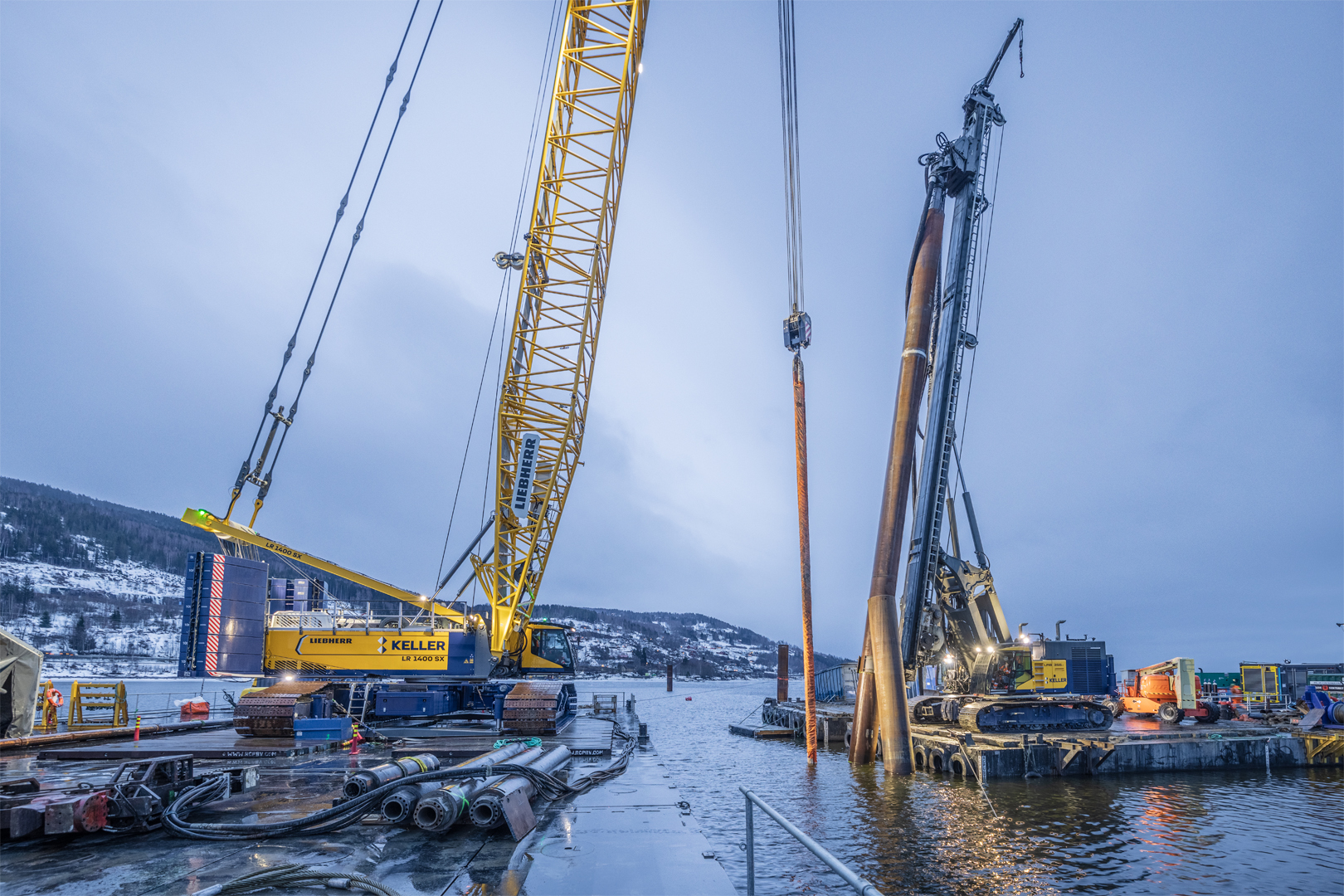

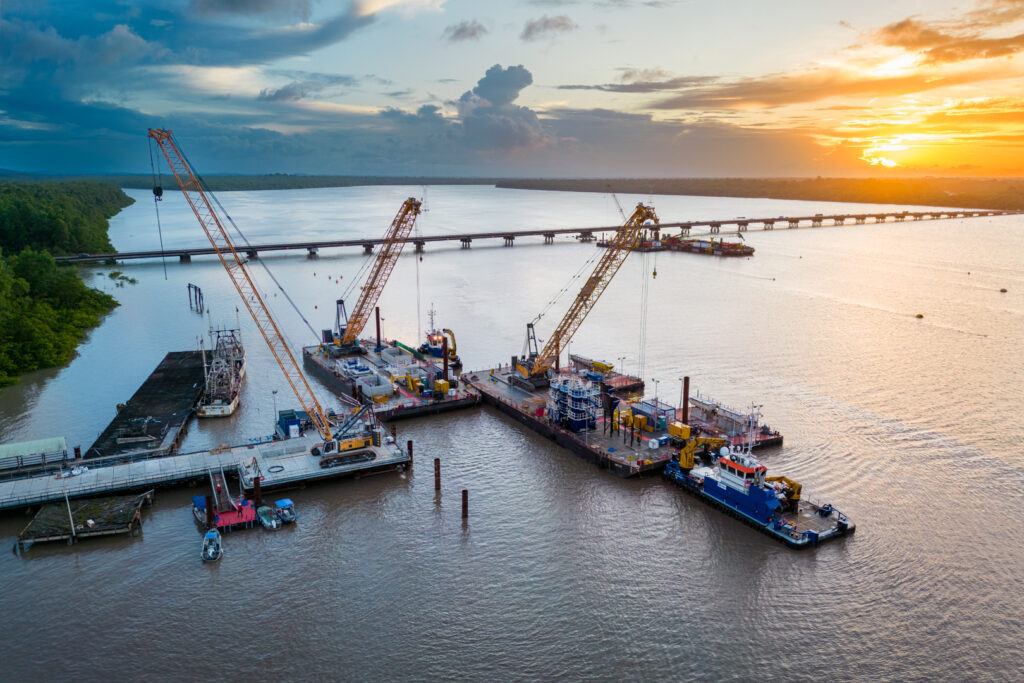

Las maniobras con grúas sobre plataformas flotantes (barcazas o pontonas) presentan desafíos específicos. Cuando la grúa gira o eleva una carga, se altera el centro de gravedad del conjunto (grúa + carga), lo que cambia la inclinación de la estructura flotante y puede generar tracción diagonal, balanceo descontrolado o incluso sobrecarga en la grúa.
Otro riesgo crítico es que al depositar una carga con un radio pequeño, se puede superar el ángulo máximo de inclinación de la pluma, provocando un desplazamiento del centro de gravedad hacia atrás y el riesgo de vuelco.
Hasta ahora, este tipo de operaciones se gestionaban con tablas de carga en papel, sin integración en los sistemas de control, lo que dificultaba una operación segura. Liebherr ha desarrollado un modo de operación especial para unidades flotantes, que incluye curvas de carga ajustadas a diferentes grados de inclinación (0°, 1°, 2°, 3°) y sistemas de protección mediante limitación activa del momento de carga.
El sistema:
- Monitorea constantemente la inclinación de la plataforma flotante.
- Alerta al operador si se supera el valor permitido.
- Ajusta automáticamente las curvas de carga según la inclinación.
- Evita que se supere el ángulo máximo de pluma al depositar la carga.
Asistente de línea vertical: precisión y seguridad automática
Como parte del nuevo concepto de seguridad, Liebherr ha incorporado el asistente “vertical line finder”. Esta función posiciona automáticamente la cabeza de la pluma sobre el centro de gravedad de la carga a izar, evitando balanceos, colisiones con obstáculos o contactos con personas.
Con solo pulsar un botón, el operador puede eliminar la tracción diagonal, especialmente útil ante cambios en la inclinación de la barcaza durante la operación. Además, este sistema reduce las fuerzas dinámicas sobre la pluma, prolongando la vida útil de la grúa.
Vídeo demostrativo Puedes ver la operación en unidad flotante, el sistema de línea vertical y el dispositivo inclinador en acción en el siguiente vídeo:
